气动PLC控制综合实验装置
发布时间 : 2023-12-16 浏览次数 : 次
气动PLC控制（操作）综合实验装置,新能源汽车实验台
一、基础简介
气动实验台是按照《液压与气压传动》、《气动控制（操作）技术》等通用教学资料及实训指导书内容要求，参考广大师生的建议，精心设计而成。该系统除了可以实行常规的气动基础控制（操作）线路实验外，还可实行模仿气动控制（操作）技术应用实验、气动技术课程设计，以及可编程序控制（操作）器 （plc）学习掌控把握及其基础应用实验等，是机电完美集合的经典型实验设备。
气动实验设备适应于大中专院校、技校、职业学校中的机械工程、机电一体化、自动化专业开设《液压与气压传动》、《气动控制（操作）技术》、《 PLC可编程序控制（操作）器原理及应用》等相关课程的教学实验，同时也可作为机、电、气一体化的综合实验台。学生经过实际实操实验及课程设计，可以准确、形象、深入地理解、掌控把握气动元件的构造、气动线路的控制（操作）原理及设计方法等。以及掌控把握PLC可编程序控制（操作）器的功能，控制（操作）原理及编程技巧等。
二、主要技术功能数值
1、写入电源：220V±l0%，50Hz；
2、装置容量（KV）：≤1kVA；
3、作业环境温度（℃）：－5℃～40℃；
4、作业湿度：≤90%(40℃时)；
5、外观尺寸：1500mm×650mm×1750mm
6、静音空气压缩机：作业电源：AC220V；电机功率（W）：250W公称容量（KV）10L；规格限定输出气压1Mpa
7、PLC主机模型块：主机选用三菱FX2N-32MR，18路开关量写入，14路继电输出。
8、配备有控制（操作）模型块：电源模型块，PLC控制（操作）模型块，继电器控制（操作）模型块，控制（操作）按钮模型块，气动元件单独模型块等。
9、实验装置外型尺寸：1500mm×650mm×1750mm

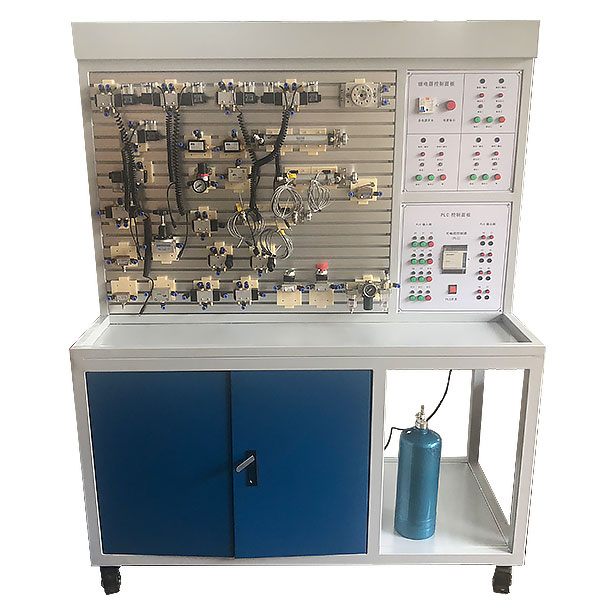

气动PLC控制（操作）综合实验装置,新能源汽车实验台
一、设备构成
主要采用汽车开关磁阻电机、电机控制（操作）器、档位开关、加快速度踏板、点火开关、电源及故障设定系统构成。
二、设备功能
功能主要含有概括以下:
1.汽车开关磁阻电机及控制（操作）器的认识；
2.汽车开关磁阻电机及控制（操作）器的构造及原理；
3.驾驶员的意图与开关磁阻电机运行之间的体现;
4、配置装备电压（V）表、电流（A）表对电机运行实行就地实时监控；
5.常见故障的设定及考核;
6.配置装备实验说明书。
三、设备规格
1、外观尺寸1240×600×1700mm
2、电源：220VAC/50Hz
3、电机规格限定功率（W）：4kw;
4、电机规格限定转动速度：3000rpm;
5、电机作业电压（V）：72VDC
6、箱体上部整体成型，表面经过防锈处置整理、喷漆；下部应用40*40方管焊接成形；
7、UV平操作面板喷绘操作面板，厚度不小于4mm,彩色电子回路图，不退色、耐磨损损；
8、下部装配国内知名品牌的两万向两定向的脚轮，配置装备刹车，便利设备的位移及固定。
9、机械装配与钳工装配虚拟拟真系统：本系统基于unity3d研发，可选6级画质，设定有减慢速度器、轴系构造的设计与虚拟拆卸装配、常见机械机构设计与拟真，机构资源库，经典型机械机构（汽油机发动机的虚拟拆卸装配），系统为一个整体系统，不能为一个个单独的资源。
