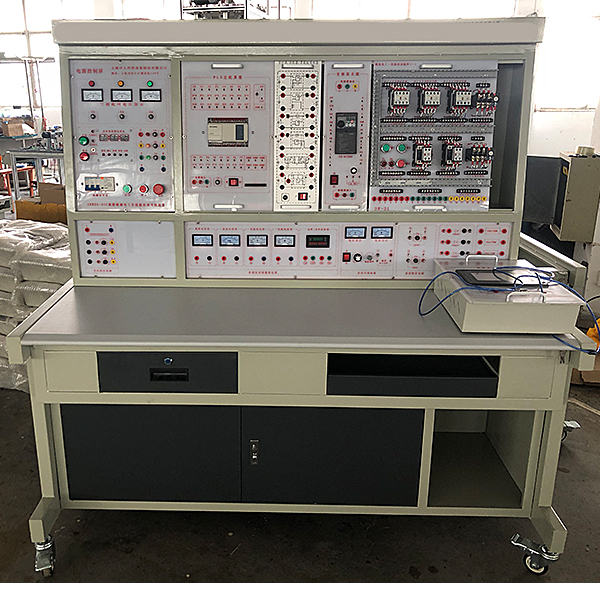

PLC、变频器、触摸屏综合实训装置

本装置集变频控制（操作）、触摸屏、plc编程逻辑控制（操作）器、通信编辑器、编程系统、工控组态系统、拟真教学系统、模仿控制（操作）实验箱式挂式模块件、实物与于一体，综合性强、功能齐全。PLC部分可直观地实行基础指令实训，多个应用广泛的PLC实际应用模仿和实物控制（操作）实训，同时也为了高层次的设计研发实验实验提供良好的条件：为了集合教学要求，设计过程参考国内多种教学资料及实训指导书，从中精选最具经典型性的实验项目，配置装备三相鼠笼异步电机及继电器，能完成多个电气控制（操作）项目实训。变频器选用应用广泛的西门子V20变频器，可完成变频调节速度技术课程的相关教学实验。

二、特别点

1．装置应用结合套件多构造  更换实验模型块便捷，如需拓展功能或研发新实验，只需添加实验箱式挂式模块件即可，永不淘汰。

2．PLC实验对象形像逼真，接近工业现场的实际应用，经过本实验装置的实训，学生很快就能适应现场的作业。

3．应用西门子系列可编程控制（操作）器，功能强大，功能优越，应用模型块化设计，结合灵活。

4．组态棒图教学 应用MCGS工控组态系统，全部实验全部已编辑出形象直观、动感强、教学效果好的组态棒图，实行实验动态跟踪教学。
5.基于现场总线的组态监控实验教学：经过现场总线互联网，将实验装置（从站）PLC和主站PLC实行1：N通信。从站的PLC运行控制（操作）对象的程序，运用工控互联网集中监控的功能，主站PLC可以对随意台从站PLC实行就地实时监控，符合工业现场控制（操作）的要求。学生单独经过PLC完成对各种实验对象的控制（操作），并实行组态就地实时监控（1：1通信）。

三、装置包括

（一）PLC部分

1．PLC可编程控制（操作）器实验台：提供三相电源，直线DC稳压电源及安全保护装置

2．PLC实验套件

PLC实验模型块一：

1）音乐喷池模仿控制（操作）  2）答题器模仿控制（操作）  3）装配流水线的模仿控制（操作） 4）十字路交通灯模仿控制（操作）  5）自动轧钢机模仿控制（操作） 6）天塔之光/电视塔电波模仿控制（操作）

PLC、变频器、触摸屏综合实验装置,结合式铝制轴系构造设计实验台

一、主要特别点：
1、 本实验箱设定有轴系构造设计和轴系构造解析两大实验功能，培养学生的机构设计能力设定有良好的使用效果；
2、 零件轴的构造形式多样，使学生的灵活性和多样样有更深入的理解
3、 轴及轴上零件定位准确、固定可靠、轴上零件方便拆卸装配和调节。
4、 基础零件中共有68种125件，另配备有标准件7类166件，
5、 能便利地结合出数三十一种轴系构造方案，设定有内容系统，方案多样的优点。
6、 配备有实验指导书和装拆工量具供学生按照设计思路实行装配和模仿设计。
7、 实验箱可供5-7人使用。
8、教师教学设计系统：基于unity3d设计，用户自行按照电脑配置装备选用不一样的交互界面大小，可选六级画质等级。可选圆柱齿轮轴系部位件4种、锥齿轮轴系部位件4种、蜗杆轴系部位件6种实行装配、拆卸、装配、零部位件测量（分为轴测量与底座测量）、考核等。零件拆卸装配的步骤过程中有智能提醒，由学生手动选用对应的零件并位移至轴系构造上，选用顺序正确零件才能装配上去，系统内的模型均应用3D模型，由3Dmax制作而成，并经过渲染和润色，使模型看起来与真实部位件一般无二，设定有非标零件库（8种零件）、标准零件库（12种零件）、测量工量具库（钢直尺、游标卡尺）供拆卸装配选用。系统内配备有实验的目的、步骤、要求等包括的电子实验考核题及指导书。使用考核功能时，出题供学生回答，当学生答完题目时给出考核分数，共12题，每道题目设为8分（其中一题为多选题，占12分），只有选用了答案才能实行下一题。系统需能实行全方位旋转、放大、缩小观看其细节。系统须为整体同一平台，不得以单独的资源展现。
