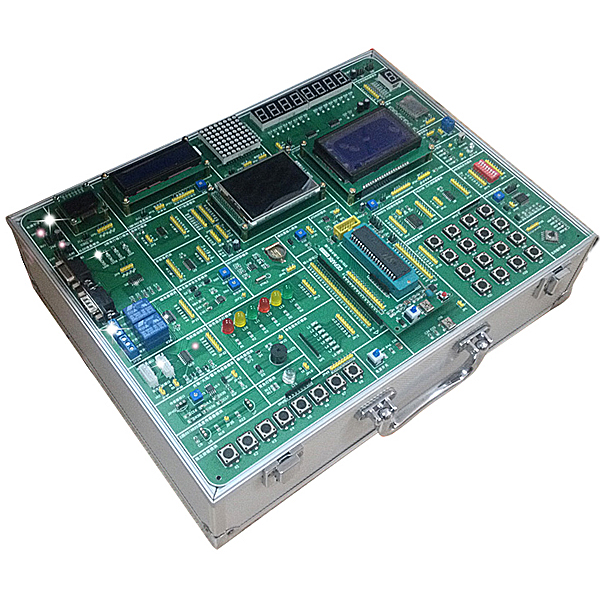

ARM嵌入式系统实验装置

1.核心板硬件功能数值

1.1CPU：OMAP3530 DCUS，600-MHz ARM Cortex-A8 Core 412-MHz TMS320C64x+ DSP Core ，包括存储器用来ARM CPU (16kB I-Cache, 16kB D-Cache, 256kB L2) 和片上存储 (64kB SRAM, 112kB ROM)

1.2DDR RAM：256MB DDR RAM   MT29C2G48MAKLCJA-6IT

1.3FLASH：256MB NAND FLASH   MT29C2G48MAKLCJA-6IT

1.4电源管理：单独电源管理芯片 TPS65930

1.5LDO：具备LDO

2.底层基板硬件功能数值

2.1FPGA：XC3S250E-P208用来控制（操作）逻辑和拓展串行口，给相应的设备分配地址

2.2以太网：1个10/100M自适应以太网控制（操作）器DM9000A

2.3LED：12个GPIO控制（操作）的LED作业状态指示：6个位于核心板，6个位于底层基板

2.4音频：标准AC97音频控制（操作）器小三芯连接口+MIC头  TPS65930

2.5复位：隔离内外部复位信号，多加复位可靠性TC7SH08FU

2.6UART：共7路UART：3路处置整理器自带，4路FPGA外扩，其中1路接红外2路接拓展连接口4路接DB9接头

2.7RTC：单独RTC 1220电池供电

2.87寸LCD：7寸24位液晶屏带电阻式触摸屏16：9 显露，分辨率：800 × 480接在DSS上（AT070TN83）

2.91.8寸LCD：1.8寸TFT LCD，分辨率128*160，挂接于GPMC总线上（HX8310）

2.10触摸屏连接口：SPI拓展出触摸屏连接口，触摸屏与7寸屏配套（TSC2046）

2.11TV-OUT：S-VIDEO连接口一个，混合视频信号

2.12BUFFER：设定有总线缓冲器，方便隔离更换

ARM嵌入式系统实验装置,机械创意设计实验装置

机械设计课程设计实验平台能完全适用高等院校"机械设计课程设计"教学大纲内容要求，完全完成学生自己动手能力测量、测绘、判别、比较、解析，深入理解，巩固所学专业知识。

一、实验项目
1、齿轮传动方案创新设计与拼接组装
2、轴承支承结合方案创新设计与拼接组装
3、齿轮传动中心距的计算、测量与调节
4、齿轮传动间隙的测量与调节
5、零部位件构造设计构思与测绘
6、传动比的计算与检验
7、减慢速度器外观构思设计与完成
8、轴承润滑密封方法的构思设计与完成
9、减慢速度器附件的选用、构思设计与拼接组装
10、减慢速度器经典型零件构造设计解析
11、机械设计系列8种减慢速度器外观设计实验与错误解析

欢迎咨询ARM嵌入式系统实验装置相关问题,我们是源头工厂，有标准工业厂房生产基地，欢迎前来考察，如有ARM嵌入式系统实验装置其他问题，可联系19957812178
