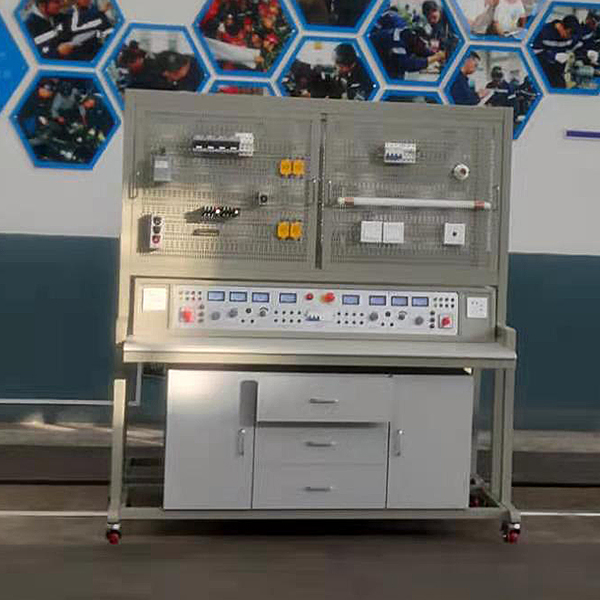

电气装配技能实训装置

本设备由铁板作制作的多功能装配板（网孔板）实验台和电源装置等构成。实验时选用的各种元件、器件和部位件，可便利地装配在网孔板上，便利灵活。

按照教学和实验的需要，选用不一样的元件、器件和部位件，可实行不一样课程模型块，不一样项目的实验，本设备适用界限广，可完成的教学内容和实验项目多。使用完毕的元件、器件和部位件，从实验台上拆下，集中保管，损坏和丢失少。一个实验场所，可以完成几个专业的教学和实验，经济适用。

实验台配置装备漏电保护、过载和电子回路保护，保障人身安全和设备使用安全。

灵活、可靠、安全、经济适用，是本设备的特别点。对实验场所不多、教学经费投入受限制的学校， 本设备是一种理想的职业教育实验设备。

二、设备技术功能数值参考规格

1.外型：整体尺寸1632mm×750mm×1638mm；

2.实验台架的材料：铁板、铝制构造；

3.电源： 1)写入：三相AC 380V ±10% 50HZ 三相五线；2)固定交流AC输出：三相五线  380V 接插式2组、220V接插式2组、220V插头座式4组3)可调直线DC输出： 0～24V/2A连续可调2组（带有指针电压（V）、指针电流（A）表就地实时监控电源改变）；

4.连接口及仪表：指针式电压（V）表 2 只，时刻监控电网电压（V）改变；

5.保护：熔断器作短路保护，断路器设定有过载保护，漏电开关设定有漏电保护功能，漏电保护动作电流（A）≤30mA。

三、设备构造功能

本实验台由实验屏（内置电源）、实验桌、实验储物储物柜三大部分构成。以30mm×30mm成型方钢作为设备主要框体结构材料；实验屏、地盘应用焊接连接、关键部位应用三角筋用内六角螺钉加固连接，表面经高温喷塑处置整理，美观大方而且有效起到防锈绝缘的作用；由两条35mm×35mm铝制型材及滑槽构成网孔板固定机构；固定机构的下方是铁制双工位电源箱，每工位电源箱的布置依次为电源保护装置、电源指示装置、电源输出；实验桌桌面应用25mm麻灰色高密度层压板封边特制，有效提升绝缘等级；实验桌下部装备有至少4个导向轮，便利实验台架位移；

实验储物储物柜应用标准构造和抽屉式，左侧有3层抽屉，用来放置工量具以及实验图纸文档实训指导书；右侧的双拉门式设计，可同时放置两块通用挂板。实验储物储物柜的位置可按照需要灵活调节，外观尺寸为：1300mm×600mm×510mm。

电气装配技能实验装置,建筑给排水电气及自动化实验台

一、基础简介
给排水对象模型整体应用铝型材框体结构和网孔板实行设计，主要给排水管道设备装配在钢架底座上、具备开放式的特别点，由生活给水系统、消防给水系统、热水给水系统、排水系统、污水处置整理系统和控制（操作）系统六个部分构成。
二、功能特性：
1、不锈钢水盘，冷、热两用水龙头，模仿两层建筑、网孔式房间、4个住户用水终端
2、水池：不锈钢制作，一路写入四路输出，向各系统提供恒定水源，设定有浮球开关和排气孔，保证水池水位。
3、三相水泵：两台，为恒压供水系统提供动力
4、一相水泵：三台，分别为供热/暖系统、气压供水系统和水泵水箱联合供水系统提供动力
5、压力变送器：检验测试恒压供水系统水管内当前压力值，可检验测试0～400KPa压力
6、膜盒压力表：检验测试恒压供水系统水管内当前压力值，可检验测试0～400KPa压力
7、高位水箱：水泵水箱联供水系统蓄水装置，水泵水箱联合供水实验时向用户终端提供水源，内设高、低水位开关完成水泵的自动启停
8、气压水罐：气压供水系统蓄水装置，气压供水系统实验时向用户终端提供压力水源
9、高低压力开关：检验测试气压供水系统管道当前压力，为水泵启停提供信号
10、压力表：检验测试气压供水系统管道当前压力，可检验测试0-1MPa压力
11、热水器：为供热/暖系统提供热源，内置温度（℃）检验测试和控制（操作）电子回路
12、散热片：钢管与铜片制作，将热水中的热量传递到室内空气
