全车电器接线考核实训装置
发布时间 : 2024-01-18 浏览次数 : 次
全车电器接线考核实验装置,太阳能变换系统实验装置
一.设备简介

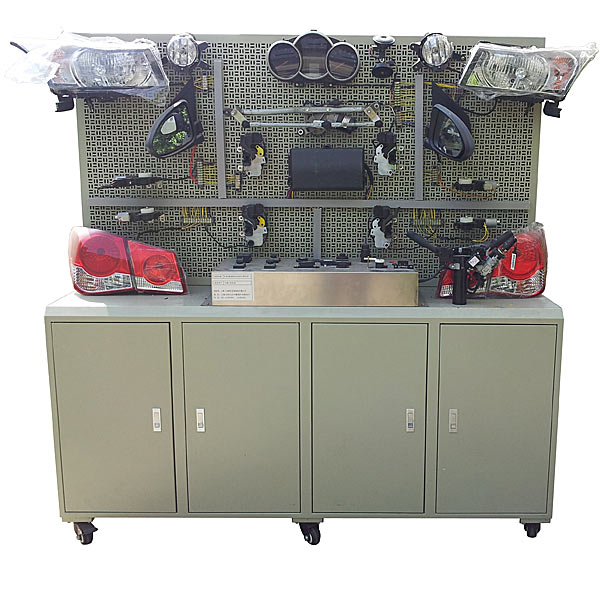

应用 全车电器系统的真实元件制作，含有概括灯光模型块、仪表模型块、发动机电控模型块、充电模型块、起动模型块、音响模型块、雨刮模型块、车窗中控锁电动后视镜模型块，培养学生动手搭接线路、解析电子回路和排除电子回路故障的能力。
二.功能特别点
1.冷板冲压成形的网孔式实验板装配真实原车材料,系统元件插接好线后，真实可运行的汽车电器各系统，充分展示汽车电器各系统的构成构造与作业原理。
2.操纵各开关，可真实演示汽车电器各系统的作业过程。
3.设备经特殊工序技艺喷涂底漆处置整理；线束与接线检验测试端子外露；学生可直观对照实物，认识和解析汽车整车电器各系统的作业原理。
4网孔实验板上有接线检验测试端子，学生可对照电子回路原理图实行各个模型块的线路连接实验，以锻炼学生实际动手和解析电子回路的能力；
5.落地位移式构造：**限度降低了实验台的占地面积、空间浪费和实验室工位数量的紧缺性；
6.模型块构造：整体式;
7.各模型块的线路难易程度不一样，教师可按照模型块线路的难易程度对学生实行不一样等级的实验考核；
8.整体台架带有滚轮，便利设备的位移。
9.无原理图板设计,更加接近真实车辆电器维修情境的实训。
全车电器接线考核实验装置,太阳能变换系统实验装置
一、系统构成
本平台含有概括光伏单元、水循环控制（操作）系统、实验系统等三个部分。光伏热泵系统，是一种综合运用光能的创新系统。应用网孔操作面板构造，模型块化功能设计，其具备同时产生电能和热能的能力，电能输出至实验控制（操作）系统，热能输出至储热水箱，热能输出的过程中，循环介质密封在循环管路中，经过水箱内的换热器与水实行换热，不污染水。系统作业过程中，触摸屏可就地实时读取运行功能数值和实行相关实操控制（操作）。
热泵循环系统的加入降低了光伏结合套件温度（℃），也大大提升了光能的运用率。
二、系统功能数值
1）光伏结合套件：峰值功率（W）(Pmax)：100 W；峰值电压（V）(Vmp)：18.17V；开路电压（V）(Voc)：21.6 V；峰值电流（A）(Imp)：5.51 A；短路电流（A）(Isc)：6.06 A，冷面：应用水循环散热，启停可控。
2）保温水箱：容积30L有盘管(水箱容量（KV）可按照系统匹配，为保证实验效果，建议选取小容量（KV）水箱)；内胆材料食品级不锈钢；2路循环进出水口，温度（℃）检验测试口和排气口。
3）模仿光源：500W 卤钨灯，由紫光蜗杆减慢速度机摆动，模仿太阳升起至日落动作，动作角度110±5°
4）模仿光源拖动电机：电源AC220V±10%、50HZ；规格限定输出功率（W）90W、规格限定转动速度1350rpm
5）跟踪传感器：应用四象限高精确度光敏传感器，6 路模仿量输出，输出电压（V）0-5V；跟踪传感器探头应用无色透明外壳，便利学生查看学习掌控把握。
6）能跟踪系统：应用双轴二维跟踪方法，水平270±5°，俯仰75±5°，精确度±0.5°；DC24V 直线DC同步电机驱动，规格限定转动速度10rpm；
7）光照及温湿度传感器模型块：光照度0-20K(LUX)、精确度1%，温度（℃）-40-80℃、精确度±0.5℃，湿度0-99.9%RH、精确度±3%RH，隔离RS485 信号输出
8）系统辅助电源：明纬DC24V/3A×2；明纬DC5V/2A×2
一.设备简介
应用 全车电器系统的真实元件制作，含有概括灯光模型块、仪表模型块、发动机电控模型块、充电模型块、起动模型块、音响模型块、雨刮模型块、车窗中控锁电动后视镜模型块，培养学生动手搭接线路、解析电子回路和排除电子回路故障的能力。
二.功能特别点
1.冷板冲压成形的网孔式实验板装配真实原车材料,系统元件插接好线后，真实可运行的汽车电器各系统，充分展示汽车电器各系统的构成构造与作业原理。
2.操纵各开关，可真实演示汽车电器各系统的作业过程。
3.设备经特殊工序技艺喷涂底漆处置整理；线束与接线检验测试端子外露；学生可直观对照实物，认识和解析汽车整车电器各系统的作业原理。
4网孔实验板上有接线检验测试端子，学生可对照电子回路原理图实行各个模型块的线路连接实验，以锻炼学生实际动手和解析电子回路的能力；
5.落地位移式构造：**限度降低了实验台的占地面积、空间浪费和实验室工位数量的紧缺性；
6.模型块构造：整体式;
7.各模型块的线路难易程度不一样，教师可按照模型块线路的难易程度对学生实行不一样等级的实验考核；
8.整体台架带有滚轮，便利设备的位移。
9.无原理图板设计,更加接近真实车辆电器维修情境的实训。
全车电器接线考核实验装置,太阳能变换系统实验装置
一、系统构成
本平台含有概括光伏单元、水循环控制（操作）系统、实验系统等三个部分。光伏热泵系统，是一种综合运用光能的创新系统。应用网孔操作面板构造，模型块化功能设计，其具备同时产生电能和热能的能力，电能输出至实验控制（操作）系统，热能输出至储热水箱，热能输出的过程中，循环介质密封在循环管路中，经过水箱内的换热器与水实行换热，不污染水。系统作业过程中，触摸屏可就地实时读取运行功能数值和实行相关实操控制（操作）。
热泵循环系统的加入降低了光伏结合套件温度（℃），也大大提升了光能的运用率。
二、系统功能数值
1）光伏结合套件：峰值功率（W）(Pmax)：100 W；峰值电压（V）(Vmp)：18.17V；开路电压（V）(Voc)：21.6 V；峰值电流（A）(Imp)：5.51 A；短路电流（A）(Isc)：6.06 A，冷面：应用水循环散热，启停可控。
2）保温水箱：容积30L有盘管(水箱容量（KV）可按照系统匹配，为保证实验效果，建议选取小容量（KV）水箱)；内胆材料食品级不锈钢；2路循环进出水口，温度（℃）检验测试口和排气口。
3）模仿光源：500W 卤钨灯，由紫光蜗杆减慢速度机摆动，模仿太阳升起至日落动作，动作角度110±5°
4）模仿光源拖动电机：电源AC220V±10%、50HZ；规格限定输出功率（W）90W、规格限定转动速度1350rpm
5）跟踪传感器：应用四象限高精确度光敏传感器，6 路模仿量输出，输出电压（V）0-5V；跟踪传感器探头应用无色透明外壳，便利学生查看学习掌控把握。
6）能跟踪系统：应用双轴二维跟踪方法，水平270±5°，俯仰75±5°，精确度±0.5°；DC24V 直线DC同步电机驱动，规格限定转动速度10rpm；
7）光照及温湿度传感器模型块：光照度0-20K(LUX)、精确度1%，温度（℃）-40-80℃、精确度±0.5℃，湿度0-99.9%RH、精确度±3%RH，隔离RS485 信号输出
8）系统辅助电源：明纬DC24V/3A×2；明纬DC5V/2A×2
