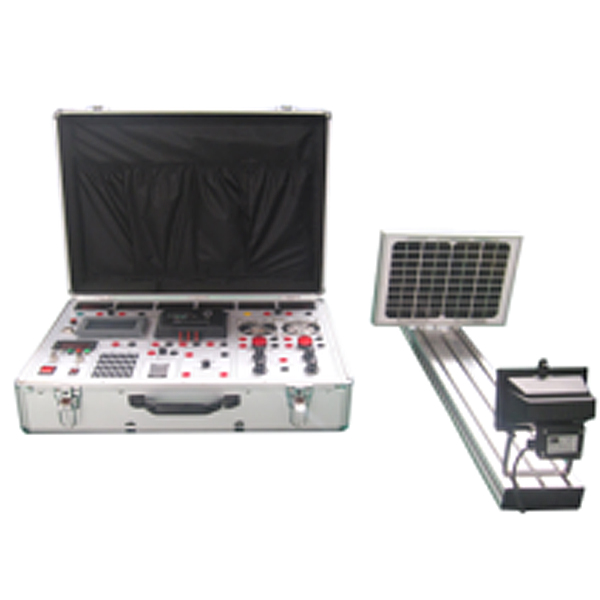

光伏发电综合测试实训台

主要功能数值

1.太阳能电池结合套件：单晶结合套件，最大输出功率（W）5W，作业电压（V）16.8V，作业电流（A）0.3A，尺寸(306×216×25mm）。

2.模仿光源：飞利浦300W卤钨灯，距离、光强均可手动调动，调动距离0-80cm，调动功率（W）0-300W。

3.手持照度计：测量界限1-50000Lux，精确度±4%rdg±0.5%f.s。

4.仪表显露单元：2个直线DC电压（V）表DC0-50V；2个直线DC电流（A）表DC0-5A；1个交流AC电压（V）表AC0-300V；1个交流AC电流（A）表AC0-2A。

5.触摸屏：应用4.3〞嵌入式一体化触摸屏；就地实时监测系统发电、用电与环境功能数值等信息；设定有历史弯曲线显露。

6.蓄电池：铅酸电池12V/7.2AH。

7.太阳能控制（操作）器：DC12V/24V自动变换、规格限定电流（A）DC10A、PWM(脉冲宽度调制)方法充电；设定有充放电指示、电池状态指示、温度（℃）补偿等功能；设定有蓄电池反接、夜间防反冲、防雷、光伏限流、过充、过放、负载过载、短路等保护功能；设定有光控/时控输出模式控制（操作）功能。

8.离网逆变器：写入电压（V）DC12V；输出AC220V±10%、50HZ、150VA、纯正弦波；写入输出应用高频变压器隔离；设定有过欠压关断、过载、过温等保护功能。

9.直线DC阻性负载：直线DCLED指示灯。

10.直线DC感性负载：直线DC风扇。

11.交流AC阻性负载：交流ACLED指示灯。

12.交流AC感性负载：交流AC风扇。

13.可调功率（W）电阻：可变电阻（0-2K）。

14.系统安全：设定有过载、短路、接地等保护功能。

15.作业环境：温度（℃）-25…+55℃、湿度0…95%RH、海拔<6000m

光伏发电综合测量试验实验台,新能源汽车能量管理实验台

一、基础简介
本设备可展示纯电动汽车能量系统，模仿系统的启动、低速行驶、一般行驶、全速行驶、减慢速度行驶和停车六种工况下的能量流动方向以及电机的运行状态，动态展示纯电动汽车能量系统工况。
适用来各院校对《新能源汽车与电力电子技术》纯电动汽车能量系统的教学需要。
二、功能特别点
1.完整展示了纯电动汽车能量管理系统，可以动态模仿纯电动汽车的启动、低速行驶、一般行驶、全速行驶、减慢速度行驶和停车六种工况下的能量流动方向以及电机的运行状态。
2.示教板操作面板应用4mm厚耐腐蚀、耐创击、耐污染、防火烧、防潮的高级铝塑板，表面经特殊工序技艺喷涂底漆处置整理；操作面板UV平操作面板喷绘打印有永不褪色的彩色电子回路图与作业原理示意图。
3.示教板操作面板上装配备有点火开关、工况开关、油门踏板、挡位开关、限制动作开关、数字转动速度表、电流（A）指示表等，并辅以发光二极管实行系统流向的动态指示，设定有一台模仿电机用来演示电机的作业状态。
4.示教板操作面板部分应用1.5mm厚冷板冲压成形框体结构构造，外观美观；底架部分应用钢构造焊接，表面应用喷涂工序技艺处置整理，带自锁脚轮装置，示教板底座上配备有30cm左右的桌面，便利放置图纸文档实训指导书、轻型检验测试仪表器具等。
5.示教板作业应用普通220V交流AC电源，经内部电子回路变压整流变换成12V直线DC电源，无需蓄电池，减少充电的麻烦，12V直线DC电源有防短路功能。
6.机械装配与钳工装配虚拟拟真系统：本系统基于unity3d研发，可选6级画质，设定有减慢速度器、轴系构造的设计与虚拟拆卸装配、常见机械机构设计与拟真，机构资源库，经典型机械机构（汽油机发动机的虚拟拆卸装配），系统为一个整体系统，不能为一个个单独的资源。
A.减慢速度器设计与虚拟拆卸装配界面可选涡轮蜗杆圆锥齿轮减慢速度器、二级展开式圆柱齿轮减慢速度器、圆锥圆柱齿轮减慢速度器、同轴式圆柱齿轮减慢速度器、圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器。

欢迎咨询光伏发电综合测试实训台相关问题,我们是源头工厂，有标准工业厂房生产基地，欢迎前来考察，如有光伏发电综合测试实训台其他问题，可联系19957812178
