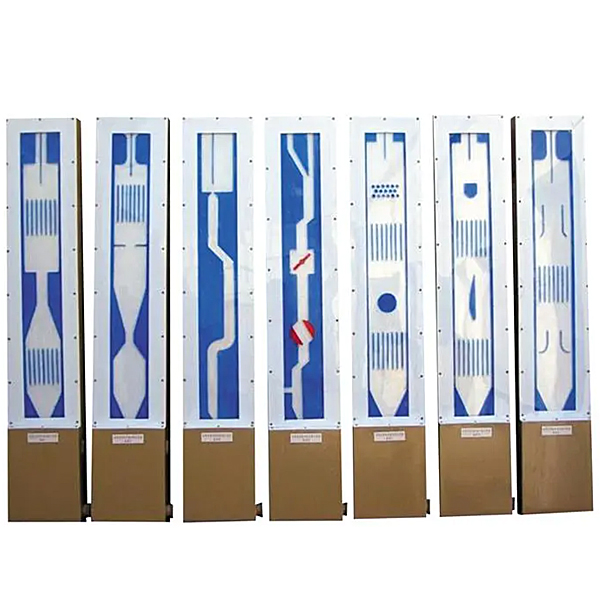

自循环流动演示实验装置

自循环流动演示实验装置,西门子300PLC实验台

技术功能数值：
1、运行环境：温度（℃）0-40℃，相对湿度：≤90%RH，电源：220V/50Hz，可连续实操。
2、静音环保型水泵：扬程：8m，规格限定流量：8L/min，功率（W）：60W，应用自循环水系统。
3、掺气量多少及气泡大小由掺气装置可调。
4、一套7种规格，280×200×1500mm（长*宽*高）。
5、灯光照明，大小气泡随水流的流动过程均清晰可见，动态效果好，图像生动直观。
6、外罩及流场边界由色彩和谐的有机玻璃制作，工序技艺精良。
7、构造紧凑，外观美观，实操便利。
8、外观尺寸：1800×250×1500mm 挂壁式。
9、建筑大楼与智能楼宇电气装配虚拟拟真系统
基于unity3d设计，用户自行按照电脑配置装备选用不一样的交互界面大小，可选六级画质等级。系统内模型可实行360°旋转、放大、缩小、平移。系统使用过程有小助手提醒，内容如下：
A、湿式报警系统
1、系统基础简介：湿式报警系统基础简介
2、设备认识：设定有**视角、设备详情（显露该设备的简介或功能数值）、练习（内置6道选用题，选用正确与错误均有提醒）、原理图（可从原理图中进入到设备中）。设备有：喷头、水流指示器、信号蝶阀、排气阀、火灾报警控制（操作）、高管压力表、高位水箱、威亚控制（操作）储物柜、稳压罐、流量开关、末端试水装置、排水设施、水泵接合器、水力警铃、延时器、湿式报警器、蝶阀、止回阀、消防泵、安全稳压阀、消防水浸池。
3、原理展示：展示湿式报警系统的作业原理，三维（3D）动画演示，三维（3D）模型半透明化，可以见内部水流。配置装备练习模型块（内置4道选用题，选用正确与错误均有提醒）




自循环流动演示实验装置,西门子300PLC实验台

（一）、基础简介

1、实验台集plc、模仿实验对象、拟真系统、组态系统于一体。适合PLC可程控制（操作）实验教学及技师技能鉴定考核

2、每套实验装置均由控制（操作）屏、实验桌、PLC主机结合套件、通信模型块、实验模型块等构成。

3、应用挂式模块件构造，设定有开关量、模仿量、控制（操作）对象、总线通信等单元，能完成逻辑、模仿、过程、动作等的控制（操作）实验教学。

4、装置设定有电压（V）型和电流（A）型漏电保护器，各电源输出均有监示及短路保护等功能，各测量仪表均有可靠的保护功能，使用安全可靠，同时控制（操作）屏还设定有定时器兼报警记录仪，记录实验考核时间及误实操次数。

5、安全保护：设定有漏电压（V）、漏电流（A）保护装置，安全符合国家标准

（二）、技术要求

1、控制（操作）屏

1.1、交流AC电源控制（操作）单元

写入电源三相五线制（～380V±10%  50Hz），交流AC电源经空气开关后给装置供电，电网电压（V）表监控电网电压（V），设定有带灯保险丝保护，控制（操作）屏的供电由钥匙开关和启停开关控制（操作）、同时设定有漏电警报指示及警报复位。提供三相五线380V、一相220V电源各一组，由启停开关控制（操作）输出，并设定有保险丝保护。

1.2、定时器兼报警记录仪

定时器兼报警记录仪，平时作时钟使用，设定有设定时间、定时报警、切断电源等功能；还可自动记录由于接线或实操错误所造成的漏电警报次数。

1.3、直线DC电源、直线DC电压（V）/电流（A）表、逻辑电平输出及指示等

直线DC电压（V）：0～15V可调输出；直线DC电流（A）：0～20mA可调输出；直线DC数字电压（V）表/电流（A）表：电压（V）表测量范围0～200V、写入阻抗为10MΩ、精确度0.5级，电流（A）表测量范围0～200mA、精确度0.5级；同时设定有逻辑电平输出（点动、自锁）、逻辑电平指示、LED数码管、方向指示器、八音盒、直线DC24V继电器、信号变换座若干。

2、实验桌

实验桌为钢制双层亚光密纹喷塑构造，桌面为防火烧、防水浸、耐磨损高密度板；设定有带锁抽屉，用来放置工量具及图纸文档实训指导书，下方设定有储物储物柜放置模型块和实验实验连接线、电脑桌联体设计，造型美观大方。

3、主机实验箱式挂式模块件结合套件：(SIMATIC S7-300）

CPU314-2DP，24VDC供电带PROFIBUS-DP主从连接口；含PROFIBUS-DP互联网通信；配套PC/PPI编程电缆。
