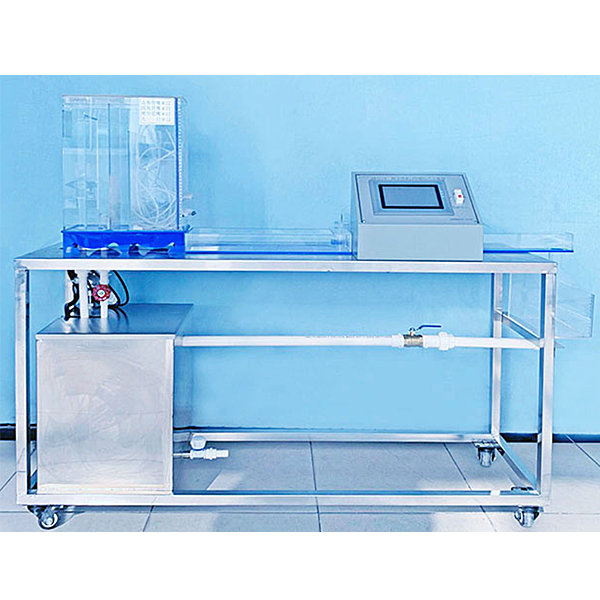

管嘴流速实训装置

管嘴流速实验装置,施耐德PLC实验装置

技术功能数值：
1、运行环境：温度（℃）0-40℃，相对湿度：≤90%RH，电源：220V/50Hz，可连续实操。
2、实验恒压水箱：容积30L，材料透明有机玻璃，带有稳压溢流口。
3、孔口、管嘴类型：圆锥型管嘴、直角进口管嘴、圆角进口管嘴、锐缘小孔口，出口孔径120.15mm。
4、实验流量:0~200ml/s；射流变换应用旋板装置，水流不外泄。
5、静音环保型水泵：扬程：10m，流量：12L/min，功率（W）：90W。
6、蓄水箱，500×400×400mm，材料PVC板。
7、计量水箱：容积6L，透明有机玻璃制作，带计量刻度。
8、测压计由6根长650mm直径φ8mm的有机玻璃管固定在测压架上，测压架上粘有标尺便利读数，压差计内的指示液为水，无毒、实操安全。
9、实验所用的流体--水为全循环设计，充分节约水资源。
10、框体结构及台面均为304不锈钢材料，构造紧凑，外观美观，实操便利。
11、外观尺寸：1100×500×1700mm（长×宽×高），框体结构为可位移式设计，带脚轮及禁锢脚。
12、建筑大楼与智能楼宇电气装配虚拟拟真系统
基于unity3d设计，用户自行按照电脑配置装备选用不一样的交互界面大小，可选六级画质等级。系统内模型可实行360°旋转、放大、缩小、平移。系统使用过程有小助手提醒，内容如下：
A、湿式报警系统
1、系统基础简介：湿式报警系统基础简介
2、设备认识：设定有**视角、设备详情（显露该设备的简介或功能数值）、练习（内置6道选用题，选用正确与错误均有提醒）、原理图（可从原理图中进入到设备中）。设备有：喷头、水流指示器、信号蝶阀、排气阀、火灾报警控制（操作）、高管压力表、高位水箱、威亚控制（操作）储物柜、稳压罐、流量开关、末端试水装置、排水设施、水泵接合器、水力警铃、延时器、湿式报警器、蝶阀、止回阀、消防泵、安全稳压阀、消防水浸池。




管嘴流速实验装置,施耐德PLC实验装置

一、设备基础简介：

  plc自动化控制（操作）实验台”是按照国家劳动和社会保障部职业技能鉴定中心为维修电工技师、技师的职业培训与技能鉴定而研制的，它适合PLC可编程控制（操作）实验教学及技师技能鉴定考核。

二、装置特别点

1、本套系统含教师主站和学生从站实验装置，每套实验装置均由控制（操作）屏、实验桌、PLC主机结合套件、通信模型块等构成。

2、应用挂式模块件构造，设定有开关量、模仿量、控制（操作）对象等单元，能完成逻辑、模仿、过程、动作等的控制（操作）实验教学。

4、装置设定有电压（V）型和电流（A）型漏电保护器，各电源输出均有监示及短路保护等功能，各测量仪表均有可靠的保护功能，使用安全可靠，同时控制（操作）屏还设定有定时器兼报警记录仪，记录实验考核时间及误实操次数。

三、技术功能

1、写入电源：三相四线（或三相五线）～380V±10% 50Hz

2、作业环境：温度（℃）-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m

3、装置容量（KV）：＜0.5kVA

4、重 量：100kg

5、外观尺寸：1700mm×700mm×1650mm

6、安全保护：设定有漏电压（V）、漏电流（A）保护装置，安全符合国家标准

四、实验装置的基础配置装备及功能

实验装置由控制（操作）屏、实验桌、主机实验结合套件、实验模型块、等构成。

（一）控制（操作）屏

1、交流AC电源控制（操作）单元

三相四线380V交流AC电源经空气开关后给装置供电，电网电压（V）表监控电网电压（V），设定有带灯保险丝保护，控制（操作）屏的供电由钥匙开关和启停开关控制（操作）、同时设定有漏电警报指示及警报复位。

提供三相四线380V、一相220V电源各一组，由启停开关控制（操作）输出，并设定有保险丝保护。

2、定时器兼报警记录仪

定时器兼报警记录仪，平时作时钟使用，设定有设定时间、定时报警、切断电源等功能；还可自动记录由于接线或实操错误所造成的漏电警报次数。

3、直线DC电源、直线DC电压（V）/电流（A）表、逻辑电平输出及指示等
